本図版は、アカメバル（Sebastes inermis）をモデルとして、魚類の外部形態を体系的に整理したものです。
各部位名称および形態的特徴を可視化し、分類・識別・教育用途における基礎資料として活用できる構成としています。

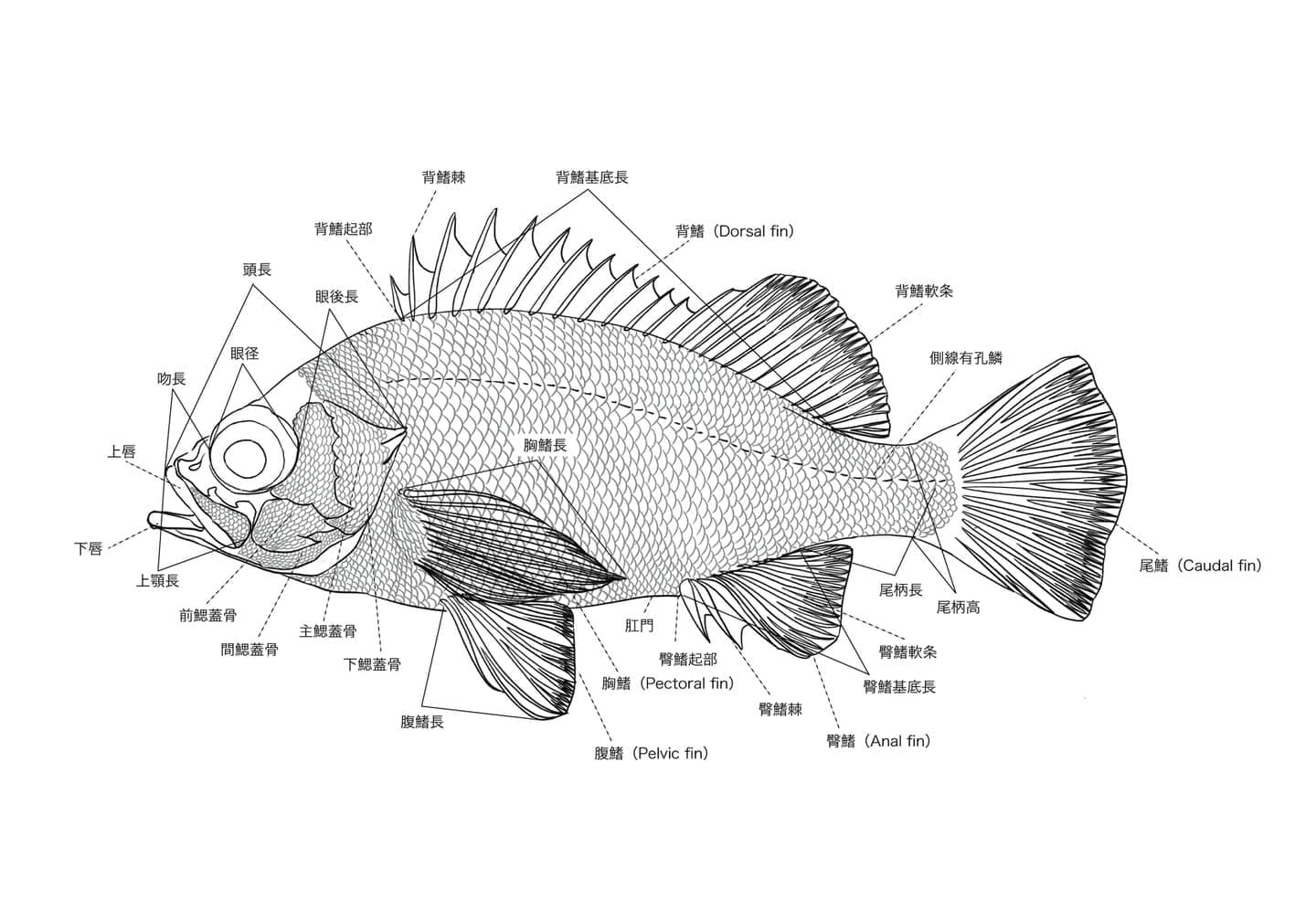

魚類外部形態図版 アカメバル（Sebastes inermis）の各部名称と構造
Fish external morphology sebastes inermis diagram
Fig. Fish morphology sebastes inermis.
Illustration © Yuki Mukoda
◾️図版の目的
本図版は、魚類の外部形態を理解するための基礎資料として作成したものです。特に、各部位名称とその位置関係を明確に示すことで、分類学的検討や種間比較、教育現場での説明に対応することを目的としています。
魚類の形態は、単なる外観の違いではなく、分類・生態・機能と密接に関連しているため、正確な形態理解は種同定や研究の基盤となります。
◾️頭部構造
頭部には、摂餌および感覚に関わる重要な構造が集中しています。
- 吻長・眼径・眼後長：頭部比率を構成する基本指標
- 上顎長：捕食様式や餌サイズと関係
- 鰓蓋骨（前鰓蓋骨・主鰓蓋骨など）：防御および呼吸機構の一部
これらの形質は、近縁種間の差異を識別する際にも重要な指標です。
◾️体幹部と側線
体幹部は遊泳および感覚機能を担う中心構造です。
- 側線：水流や振動を感知する感覚器官
- 体高・体長比：種の体型的特徴を示す基本指標
側線の走行や位置は、分類上の重要な特徴となる場合があります。
◾️鰭構造
魚類の外部形態において、鰭は機能的かつ分類的に極めて重要です。
背鰭（Dorsal fin）
- 棘条と軟条から構成される
- 種ごとに条数や形状が異なる
胸鰭（Pectoral fin）
- 遊泳制御や方向転換に関与
腹鰭（Pelvic fin）
- 位置（胸位・腹位など）が分類に影響
臀鰭（Anal fin）
- 背鰭と対応する形で体の安定に寄与
尾鰭（Caudal fin）
- 推進力の主要構造
- 形状（円形・截形など）は遊泳様式と関連
◾️図版の活用用途
本図版は以下の用途に適します：
- 魚類分類学における基礎資料
- 教育機関での形態説明教材
- 図鑑・論文における参照図版
- 種間比較図作成の基準モデル
◾️本図版の位置付け（アーカイブ内）
本図版は「外部形態図版」カテゴリに属し、今後展開される比較図版・識別図版の基礎となる標準フォーマットとして設計しています。
◾️まとめ
魚類の外部形態は、分類・生態・機能を理解する上で不可欠な情報です。本図版は、それらを体系的に整理し、視覚的に理解可能な形で提示することを目的としました。
